製品
当社が取り扱う製品をご紹介します。先進技術と長年にわたって培ってきたノウハウを活かして、お客さまのさまざまなご要望にお応えします。

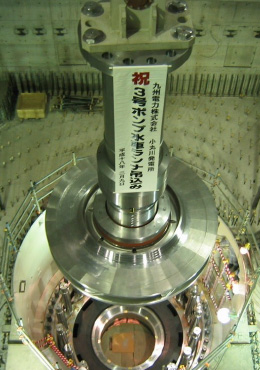

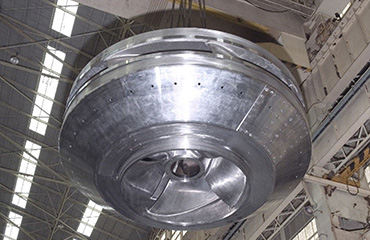

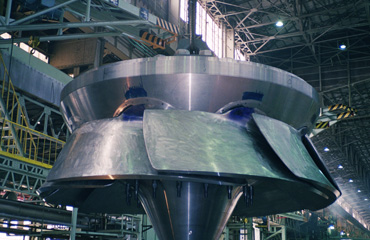

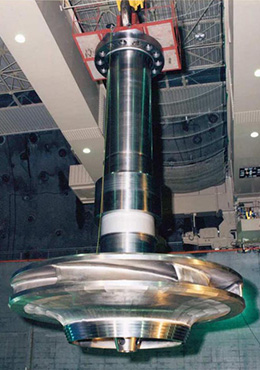

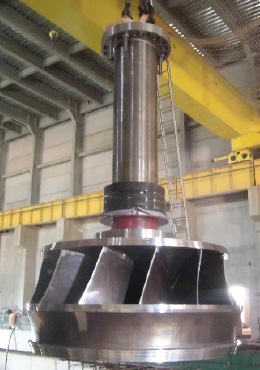

水車・ポンプ水車
当社が手がける水車およびポンプ水車は、さまざまな落差、流量に適した設計によりお客さまの幅広いニーズに対応します。フランシス水車、カプラン水車、ペルトン水車、デリア水車、バルブ水車など各種の製品ラインナップを有し、個々の製品の特性や性能は当社が保有する模型試験により検証を行って、優れた効率、安定性を確保しています。

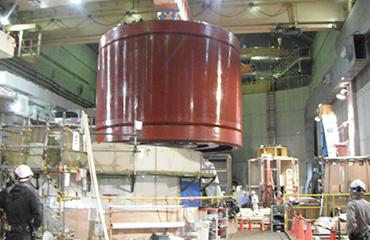

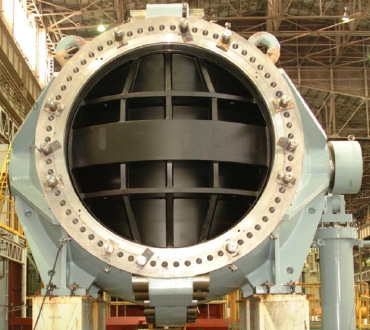

入口弁
当社では長年の実績により実証された、信頼性の高い水力発電所用入口弁を設計、製作しています。
水力発電所用入口弁に最も一般的に使用されている複葉弁、高落差用入口弁に主として使用され、損失の少ない球形弁など、発電所毎の仕様に合わせた高品質の入口弁を供給し、お客さまのさまざまなニーズにお応えします。

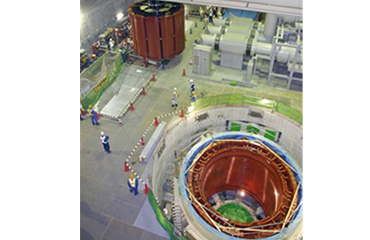

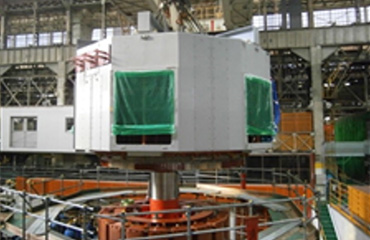

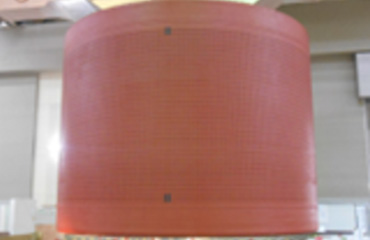

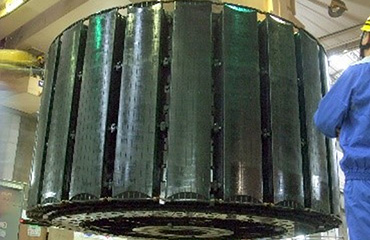

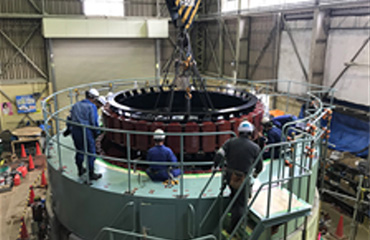

発電機・発電電動機

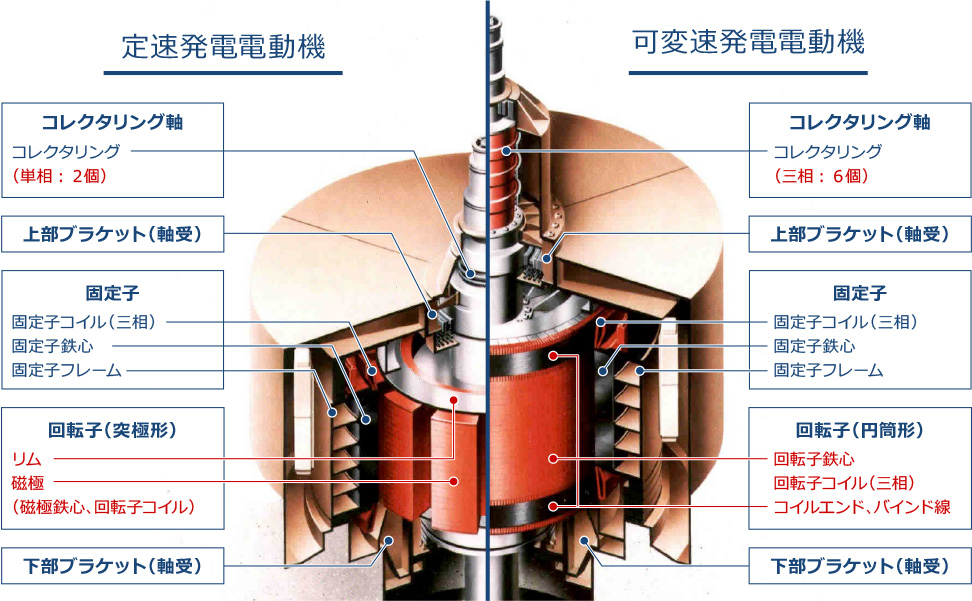

当社はプラントごとに異なる発電容量や回転速度に対応した水車発電機を設計し、世界各地へ納入しています。揚水発電所で使用される発電電動機については、一定の回転速度で運転される定速機と、回転速度を可変させる可変速機を手掛けており、定速機から可変速機への更新にも対応しています。
これらの技術と製品で、電力供給と電力系統の安定に貢献しています。
制御装置

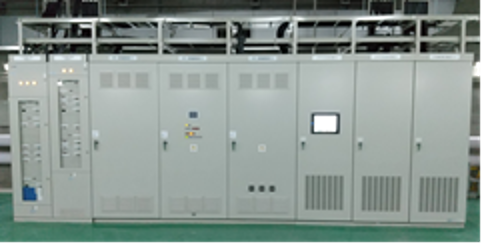

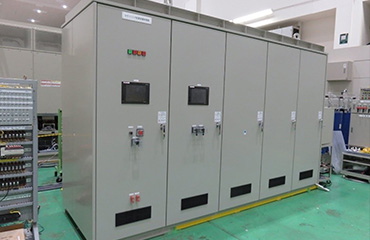

可変速制御盤
可変速制御盤は、システム有効電力、システム無効電力(電圧)、水車回転速度を取り込んで、それらを指令値(目標値)に制御するためのさまざまな制御指令を演算して出力しており、可変速揚水発電システムの中核となる制御機能を担っています。可変速制御用の高速演算を行うコントローラは2台で二重系を構成し、運転継続性を向上させています。

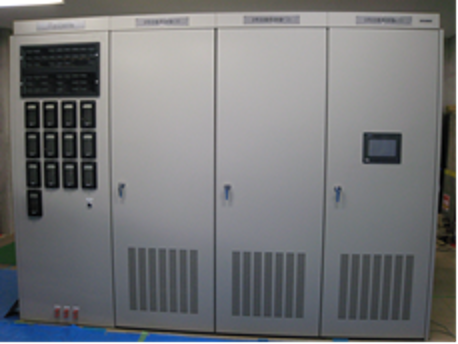

自動制御盤
自動制御盤は、中央給電指令所または制御所からの指令を受けて、発電機/水車の起動/停止制御を実施しています。
電源およびCPU(中央処理装置)は二重化構成とし、PIO(プロセス インプット/アウトプット)はシングル構成としています。
配電盤室にCPUを持った盤を配置し、発電所内にリモートのPIO盤を設置し、これらの盤間を光ケーブルで接続することでケーブルを削減しています。

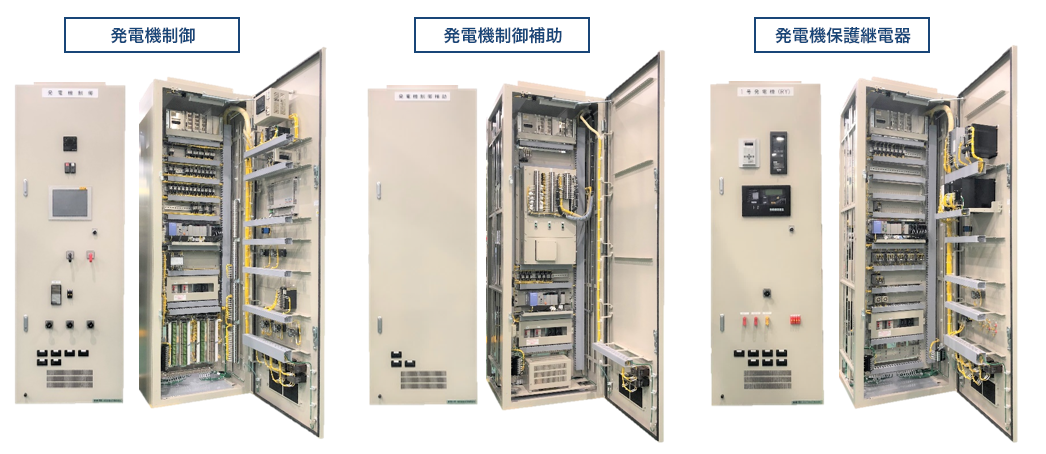

一体形制御盤
一般水力発電所向けとして、従来、分散配置であった発電機計器盤・発電機保護継電器盤・自動制御盤・補助盤・AVR(自動電圧調整器)盤・調速機制御盤を一体形配電盤として集約することで、盤面数の大幅な削減を実現しました。
一体型配電盤の特徴
- 汎用コントローラを用いながら、当社専用開発の速度検出モジュールを追加することで汎用コントローラでは難しい高速・高精度な速度検出が可能です。

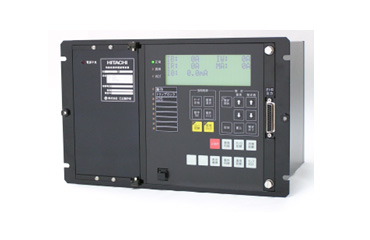

- 水力発電所向けのデジタル保護継電器は電力規格B402のイミュニティ試験に対応しています。コンパクトな構造でかつ保護動作時の波形解析が可能で、事故発生時の原因究明の時間短縮が図れます。また、保護継電器内にてソフトロジックの構成が可能であり、お客さまの細かなニーズに対応が可能です。

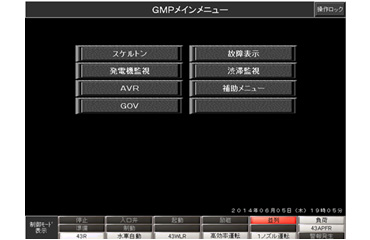

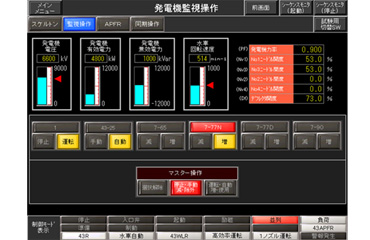

- 監視/操作のための計器・表示器・操作スイッチ類を盤面タッチパネルに集約しました。タッチパネル画面は当社オリジナルで、監視/操作目的に応じた画面構成による快適な操作環境を実現しました。これにより従来の配電盤では困難であったシーケンス渋滞検出時の要因表示や、可変頻度が高い設定値を保守ツールレスで設定変更が可能です。
付帯設備

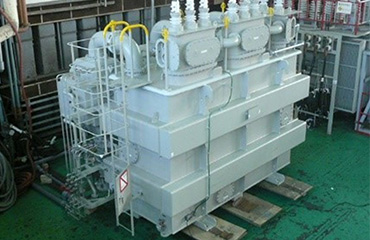

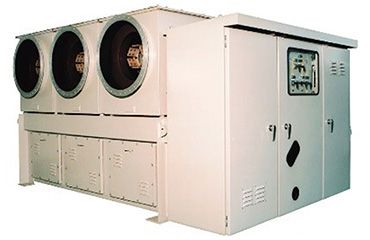

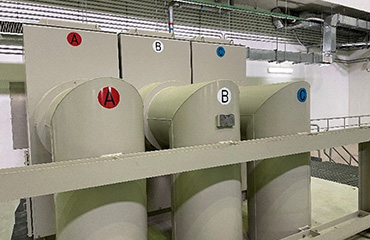

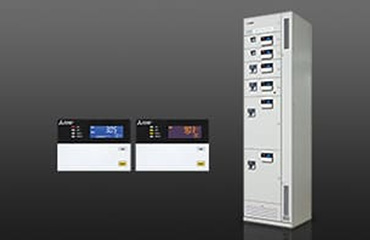

水力発電所に用いられる励磁変圧器、主回路用電気品(発電機遮断器、相分離母線、断路器、等)、所内用受配電設備(所内変圧器、所内電源盤、等)、サイリスタ始動装置といった付帯設備を取り扱っており、プラント全体のシステム設計によりこれらの付帯設備を最適なパッケージで提案します。
